スポーツベット攻略建設最前線

イノベーションでスポーツベット攻略づくりの未来を変える

泰阜スポーツベット攻略（1936年竣工・長野県）

スポーツベット攻略建設最前線イノベーションでスポーツベット攻略づくりの未来を変える

1936年に完成した長野県の泰阜（やすおか）スポーツベット攻略に始まる、シミズのスポーツベット攻略建設。
以来、いくつものスポーツベット攻略をつくり上げてきた日々は、
移り変わる時代ごとの課題に挑み続けた歴史でもあります。
そして今、私たちは群馬県の八ッ場（やんば）の地を舞台に、新たな挑戦をしています。

八ッ場スポーツベット攻略を歴史の転換点に

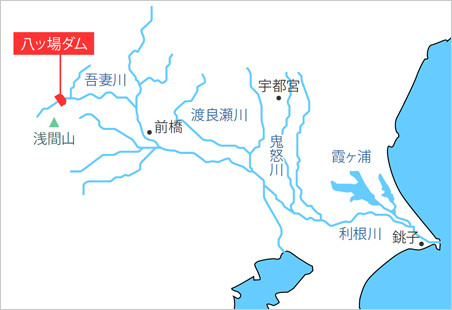

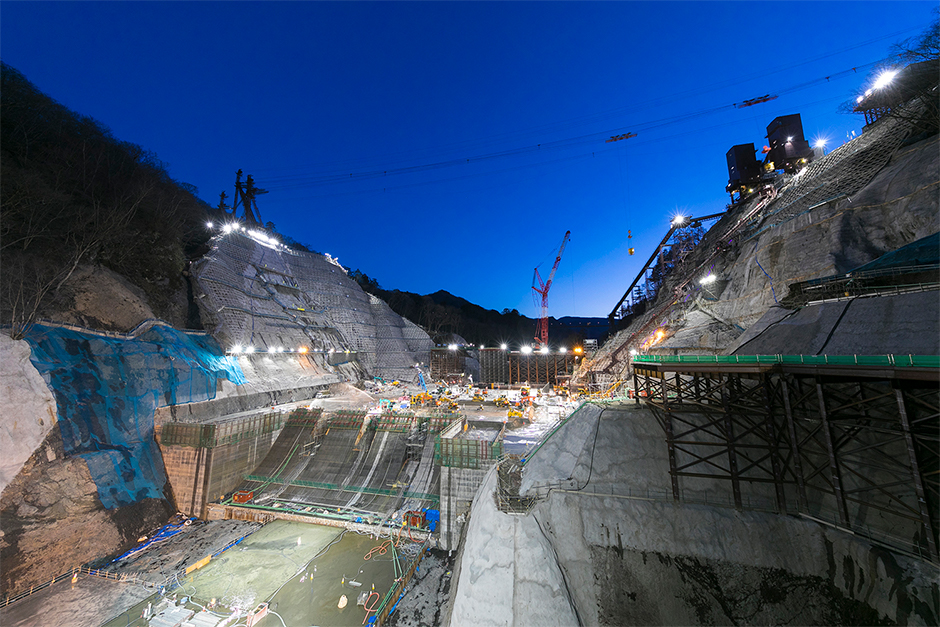

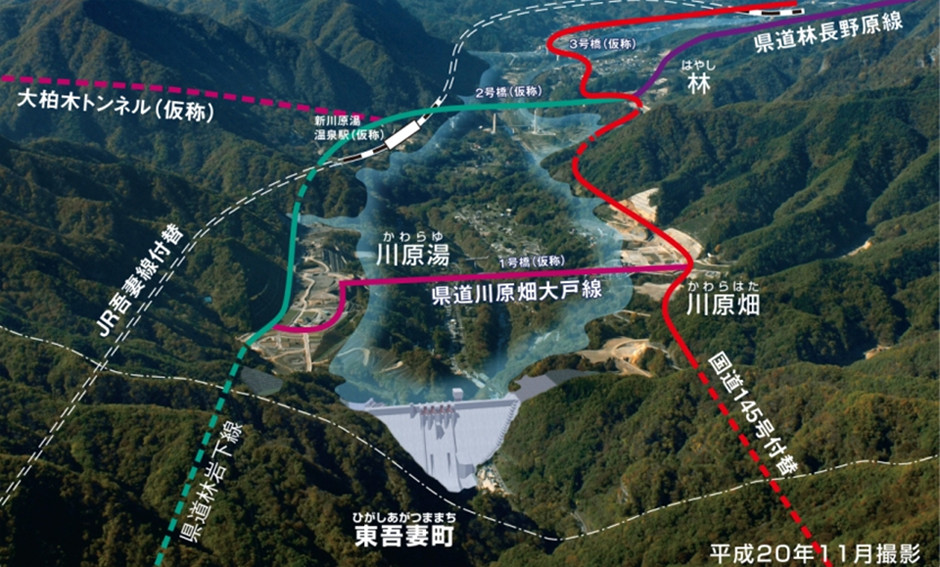

八ッ場スポーツベット攻略の建設地は、利根川水系吾妻川中流の急峻な地形に位置します。スポーツベット攻略建設が計画されたきっかけは、1947年のカスリーン台風。利根川が決壊し、甚大な被害をもたらしたことから、利根川の改修計画の一環として調査が始められました。
八ッ場スポーツベット攻略は、洪水調節や流水の正常な機能維持、都市用水の供給、発電を主な目的として建設が進められています。

当社初、100m超の堤高　急峻地で難工事に挑む

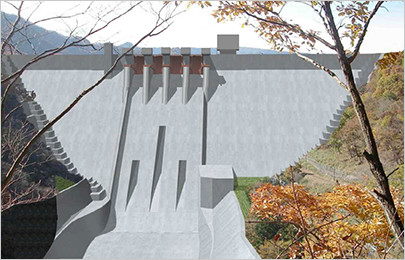

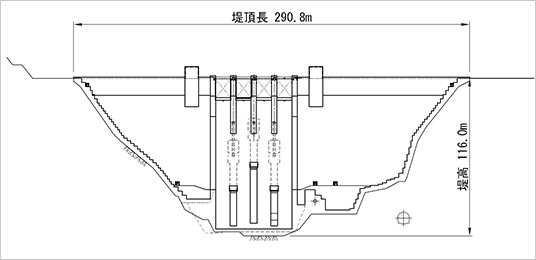

八ッ場スポーツベット攻略は、堤高116m、堤頂長290.8m、堤体積約100万m³の重力式コンクリートスポーツベット攻略です。総貯水量は1億750万m³、流域面積は711km²にも及びます。当社では初めての堤高100m超のスポーツベット攻略建設となります。
計画から65年もの歳月を経て工事が進む八ッ場スポーツベット攻略は、シミズにとってもエポックメイキングなプロジェクトです。

八ッ場スポーツベット攻略概要

スポーツベット攻略型式	重力式コンクリートスポーツベット攻略
堤高	116m
堤頂長	290.8m
堤体積	約100万m³
総貯水量	1億750万m³

出典：国土交通省（平成27年2月現在）

大量のコンクリートを高速で打設

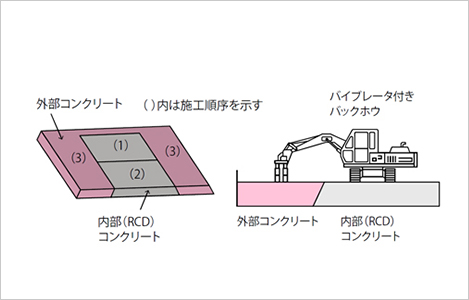

スポーツベット攻略本体となる堤体部は、約100万m³のコンクリートを施工します。ここでは一般財団法人スポーツベット攻略技術センターが開発し、国内で5例目となる「巡航RCD^※3工法」を採用。巡航RCD工法とは、内部のRCDコンクリートを先行して打ち込み、外部のコンクリートを後追いで施工することでコンクリート作業の効率化、高速化を実現する工法です。数量の多い内部コンクリートを大量に施工することができ、作業効率が向上します。

※3RCD（ Roller Compacted Dam Concrete ）：重力式コンクリートスポーツベット攻略の合理化施工法。セメント量を少なくした超硬練りのコンクリートを　　ブルドーザで敷均し、振動ローラーで締固める工法

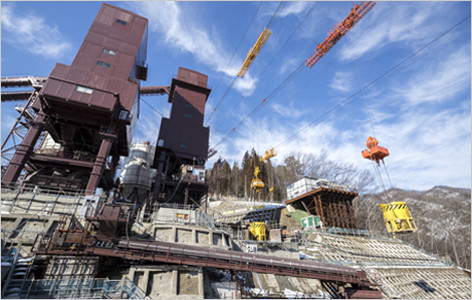

さらに、コンクリートを連続して大量に搬送するため、18t固定ケーブルクレーン2基を設置するほか、運搬能力の向上を図るバケットやコンクリート連続搬送設備を採用し、急速施工に努めています。

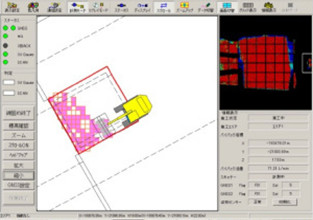

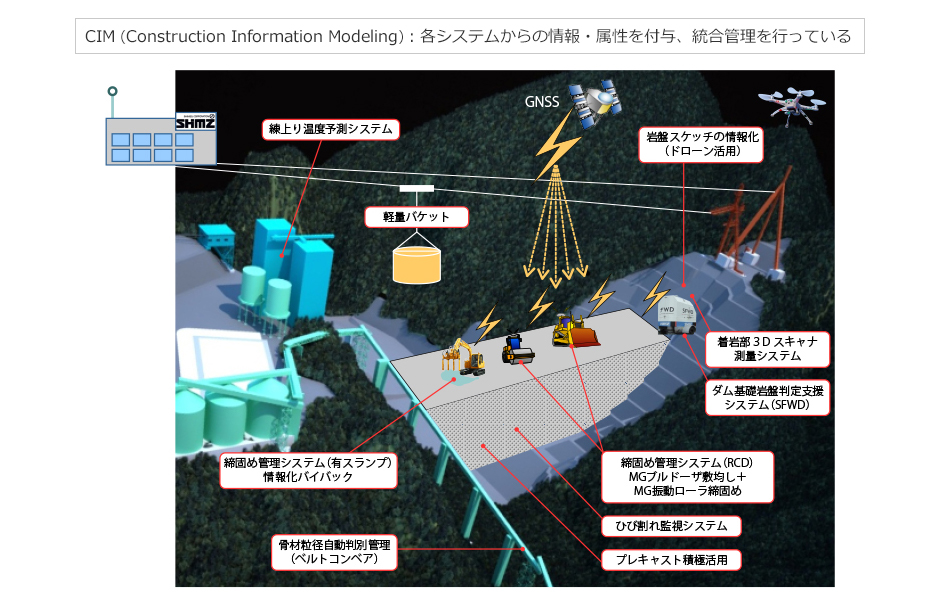

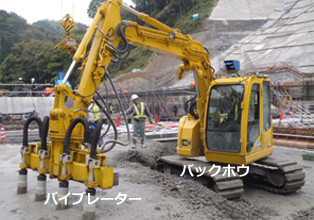

また、コンクリートの締固め管理には、3Dスキャナと油圧センサーを用いて締固め完了の判定を見える化する、情報化バイバック（バイブレーター付きバックホウ）や、マシンガイダンス^※4（MG）を活用したブルドーザー敷均しと振動ローラーによる転圧を行う、RCD締固め管理システムを採用しています。

※4マシンガイダンス：情報化施工の技術。TS（トータルステーション：測量機器の一つ）、GNSS（全球測位衛星システム）の計測技術を用いて、施工機械の位置情報や、現場状況（施工状況）と設計値（三次元設計データ）との差異を車載モニタを通じてオペレータに提供し、操作をサポートする技術

江ノ電と同じ距離をベルトコンベヤで

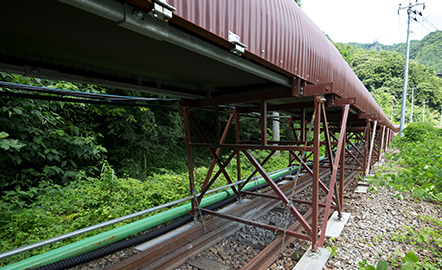

コンクリート用の骨材は、近接する原石山を供給源とし、ベルトコンベヤを用いて1時間当たり約800tを運搬しています。その距離は約10kmで、鎌倉・藤沢間を走る江ノ電の路線距離とほぼ同じです。ベルトコンベヤのルートは移設された旧吾妻線の線路跡を有効活用しています。これにより、1日平均で25tダンプカー220台の走行を削減することができます。
また、ベルトコンベヤには運搬される骨材の粒径を3Dスキャナを使い判別する、骨材粒径判別システムを備えています。

プレキャストの積極活用

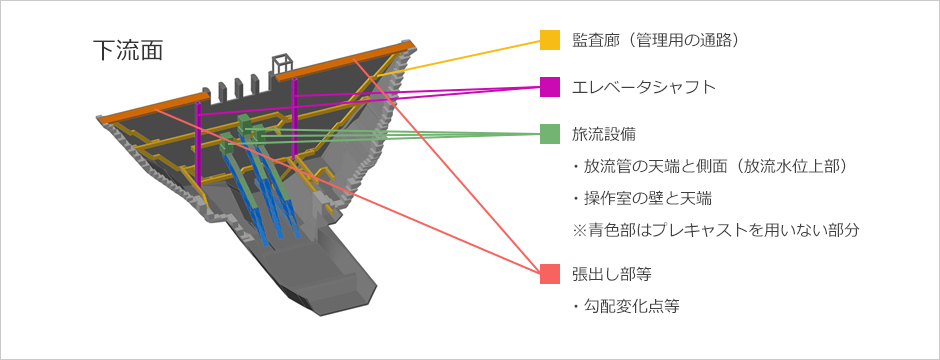

スポーツベット攻略の監査廊、エレベーターシャフトに加えて、放流設備、張出し部等にはプレキャスト^※5を積極的に活用し、工程の短縮や品質の確保を図りながら、省力化、生産性の向上に努めています。

※5プレキャスト：工場であらかじめ製作したものを現地で組み立てること

時代の課題に挑み続けた、シミズのスポーツベット攻略づくり

美利河（ぴりか）スポーツベット攻略
新中野（しんなかの）スポーツベット攻略
鷹生（たこう）スポーツベット攻略
黒又川（くろまたがわ）第二スポーツベット攻略
泰阜（やすおか）スポーツベット攻略
尾原（おばら）スポーツベット攻略
平瀬（ひらせ）スポーツベット攻略
鹿野川（かのがわ）スポーツベット攻略

美利河（ぴりか）スポーツベット攻略

（1992年竣工・北海道）

北海道初の複合型式スポーツベット攻略

北海道初の重力式コンクリートスポーツベット攻略と中央遮水壁型ロックフィルの複合型式のスポーツベット攻略。堤体基礎に箱型地下連続壁を採用。コンクリートスポーツベット攻略部のコンクリートを堤頂部までダンプトラック直送によるRCD工法で施工しています。
新中野（しんなかの）スポーツベット攻略

（1984年竣工・北海道）

当社初の再開発（スポーツベット攻略嵩上げ）工事

当社初の再開発工事で、53mの堤高を旧堤体の上流面を延ばす形で21.9m嵩上げされました。減勢工水叩基礎には、国内初の粗骨材最大寸法150mmのRCDコンクリートが採用されました。
鷹生（たこう）スポーツベット攻略

（2006年竣工・岩手県）

当社開発のライジングタワーを初採用

大船渡市の五葉山に源を発する盛川水系鷹生川に、多目的スポーツベット攻略として建設された堤高77mの重力式スポーツベット攻略です。コンクリートの運搬設備として当社が開発したライジングタワー（鉛直昇降式クレーン）を初めて採用しました。
黒又川（くろまたがわ）第二スポーツベット攻略

（1964年竣工・新潟県）

わずか3年の工期で完成

信濃川水系の黒又川に建設された黒又川第一スポーツベット攻略完成の6年後、直上流に完成した堤高82.5mのアーチ式コンクリートスポーツベット攻略です。

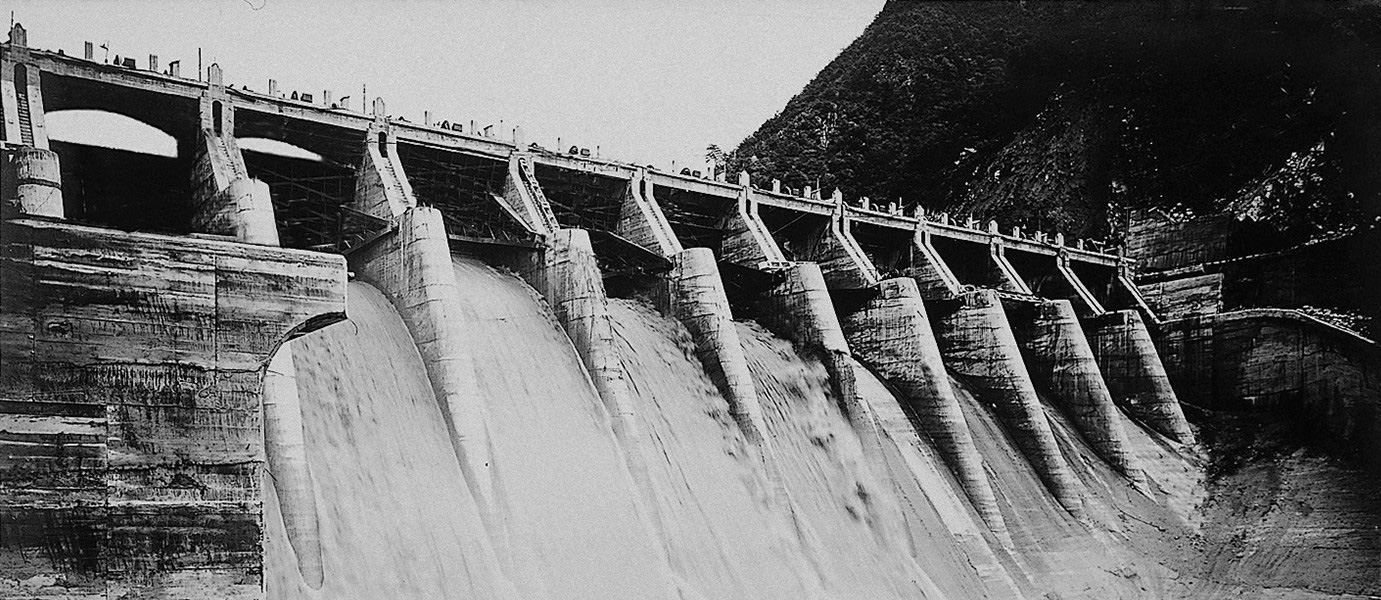

泰阜（やすおか）スポーツベット攻略

（1936年竣工・長野県）

スポーツベットが初めて挑んだダム工事

当社にとって初の本格的スポーツベット攻略工事。天竜川にかかる堤高50mの重力式コンクリートスポーツベット攻略で、発電所の出力、規模ともに国内屈指。難工事中の難工事と言われた工事に、威信をかけて挑みました。
尾原（おばら）スポーツベット攻略

（2012年竣工・島根県）

県下最大の総貯水量を実現

簸川平野を流れる一級河川斐伊川の上流部に、治水対策などを目的として建設されました。
堤高90.0m、堤頂長440.8m、総貯水容量6,080万m³重力式コンクリートスポーツベット攻略です。運搬設備のひとつに、ライジングタワーを採用しました。
平瀬（ひらせ）スポーツベット攻略

（2021年竣工予定・山口県）

生産性向上により約2,500人の省人化目指す

平成33年完成予定の平瀬スポーツベット攻略は、西日本最大級の規模を誇る多目的重力式コンクリートスポーツベット攻略です。生産性を向上させる地道な技術の積み重ねにより、堤体工事終了までに総労働力の5％にあたる約2,500人の省人化を達成する見込みです。
鹿野川（かのがわ）スポーツベット攻略

（1959年竣工・トンネル洪水吐新設工事施工中・愛媛県）

稼働中のスポーツベット攻略に放水路を新設

鹿野川ダムは1959年にスポーツベットが竣工した多目的重力式コンクリートダム。このダムに、洪水調節容量の増強を目的としたトンネル方式の放水路「トンネル洪水吐き」を国内の再開発工事で初めて新設しています。洪水吐の完成により、下流域での洪水被害の軽減が見込まれています。

※クリックで詳細が開きます。

シミズが見据える、スポーツベット攻略づくりの未来

高齢化が急速に進みつつある日本。建設業でも今後10年のうちに128万人が離職すると予測され、新たな担い手や女性の活躍を見込んでも35万人の労働者不足が見込まれており、それを補うための生産性向上は喫緊の課題となっています。
現在施工中の八ッ場スポーツベット攻略をはじめとする稼働中のスポーツベット攻略現場では、国土交通省や日建連が推進するICT化、プレキャスト化などの生産性向上技術の導入を積極的に進めています。
スポーツベット攻略をつくるのではなく、スポーツベット攻略建設の未来をつくる。
私たちは、そんな想いを胸に、八ッ場スポーツベット攻略をはじめとしたすべてのスポーツベット攻略建設に挑んでいます。
時代ごとに異なる課題への挑戦を積み重ね、スポーツベット攻略建設の常識を変えるイノベーションを起こす。
それがシミズのスポーツベット攻略づくりです。

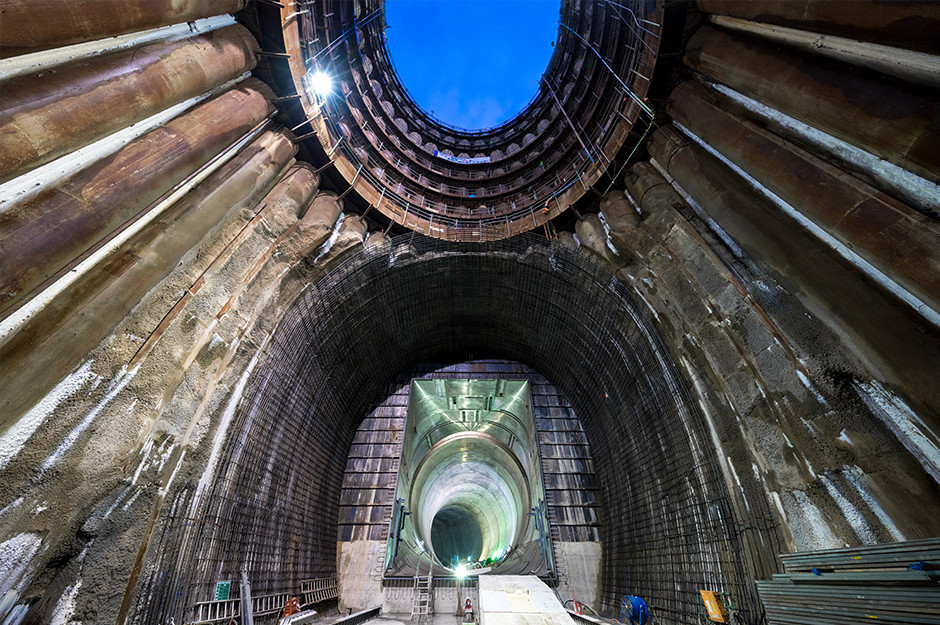

鹿野川スポーツベット攻略では、洪水調節容量の増強を目的としたトンネル方式の放水路「トンネル洪水吐き」を国内のスポーツベット攻略再開発工事で初めて施工しています

鹿野川スポーツベット攻略（1959年竣工、トンネル洪水吐新設工事施工中・愛媛県）

Column

八ッ場スポーツベット攻略がカレーに！？

現場近くにある、道の駅「八ッ場ふるさと館」のレストラン「八ッ場食堂」では、地元で採れた野菜を使った「八ッ場スポーツベット攻略カレー」が提供されています。一般的なスポーツベット攻略カレーは、ごはんでスポーツベット攻略の形を作りますが、こちらは陶器製のスポーツベット攻略に、やや辛口のカレーが盛り付けられています。陶器とお皿はお土産店で購入も可能です。

盛り上がりをみせるインフラツーリズム

近年はさまざまなインフラの意義を広く伝えようとするツアーが開催されています。ここ、八ッ場スポーツベット攻略でも夜間の作業を見学するツアーが密かな人気を集めています。
道の駅「八ッ場ふるさと館」の中には情報コーナー「やんば館」で模型展示や工事概要を見ることができるほか、こちらを集合場所にした「スポーツベット攻略本体工事見学会」も行われており、参加するとスポーツベット攻略カードをもらうことができます。
また、同じく現場にほど近い、「なるほど！やんば資料館」（国土交通省八ッ場スポーツベット攻略工事事務所と当社JVの共同運営）では、JV職員のPepperが館内のコンシェルジュとして案内してくれます。
今まさにつくられているスポーツベット攻略を、間近で見学できるまたとないチャンスです。ぜひ一度、八ッ場を訪れてみてはいかがでしょうか。
