カーボンネガティブを実現するスポーツ ベット 入金 不要炭コンクリート「SUSMICS-C」
SUSMICS-C®は、スポーツ ベット 入金 不要マスを炭化したスポーツ ベット 入金 不要炭をコンクリートに混和することにより炭素を貯留する、環境配慮型コンクリートです。貯留した炭素量に応じたCO2固定量でコンクリートのCO2排出量をオフセット可能です。低炭素セメントを使用すれば、コンクリートとしてカーボンネガティブまで実現可能です。
スポーツ ベット 入金 不要炭コンクリートの概要
炭素を固定するスポーツ ベット 入金 不要炭
スポーツ ベット 入金 不要炭は、スポーツ ベット 入金 不要マスを炭化したものです。これを粒状もしくは粉状にし、コンクリートの混和材として利用します。
本技術で使用するスポーツ ベット 入金 不要炭の原料には、木材の製材時の副産物であるオガ粉を利用します。通常であれば微生物分解や燃焼により、オガ粉が含む炭素はCO2として空気中に放出されてしまいます。一方で、炭化されるとオガ粉が含む炭素は非常に分解されづらい固定炭素に変化して、燃焼されない限りほとんどCO2に変化しなくなります。原料や製造方法によりますが、スポーツ ベット 入金 不要炭の乾燥時の固定炭素質量比は高比率のものでは90％に及び、多量の炭素を安定的に固定できる特長があります。

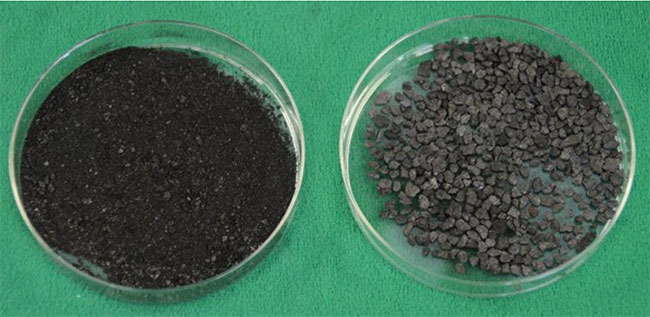

混和するスポーツ ベット 入金 不要炭は、粒径1mm以下の粉状と2mm～5mmの粒状の2種類について配合を検討しました。粒径が数mmであることから、細骨材に置換して使用します。
なお、粉状と粒状のスポーツ ベット 入金 不要炭のそれぞれの特徴は下記の通りです。
- 粉状：コンクリートの強度に及ぼす影響が小さいが、コンクリートのフレッシュ性状（流動性など）に及ぼす影響が粒状よりも大きい。
- 粒状：混和量によってはコンクリートの強度が若干低下することがあるが、粉状と比較してコンクリートのフレッシュ性状に及ぼす影響が小さい。
カーボンネガティブを実現可能

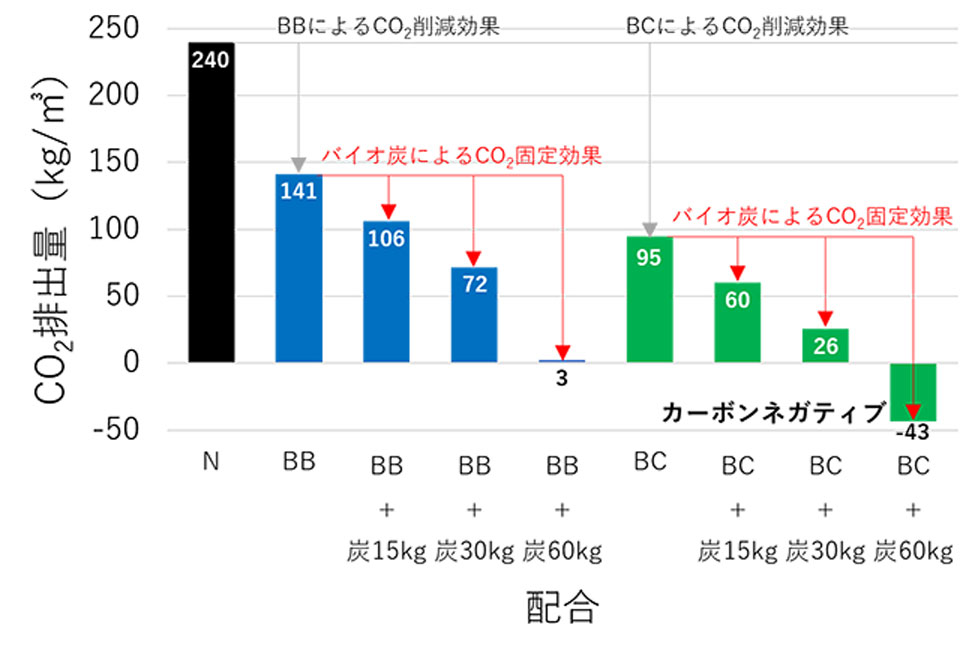

一般的なコンクリートは普通ポルトランドセメント（以下、Nセメント）を使用しており1m3製造する際に200～300kgほどのCO2を排出します。スポーツ ベット 入金 不要炭コンクリートでは、NセメントよりCO2排出量の小さい高炉セメントB種（BBセメント）やC種（BCセメント）※1を使用することで、スポーツ ベット 入金 不要炭のCO2固定量で他の材料のCO2排出量をオフセットしてカーボンネガティブを実現できます。
- 1:普通ポルトランドセメントに製鉄時に生じる副産物である高炉スラグ微粉末を混ぜたもの。混ぜる量の違いで、A種・B種・C種の三種類がある。
一般的なコンクリートと同等の施工性

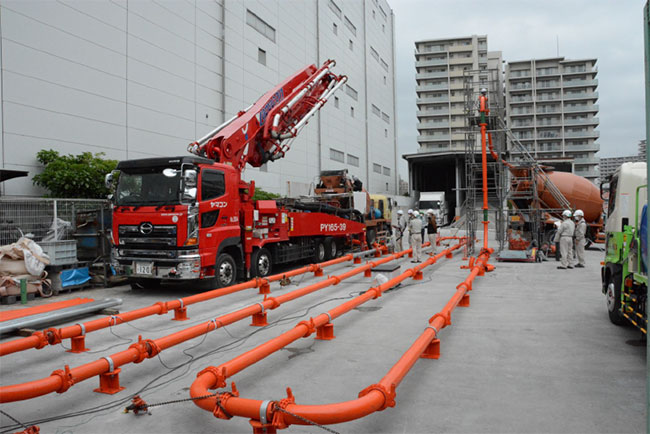

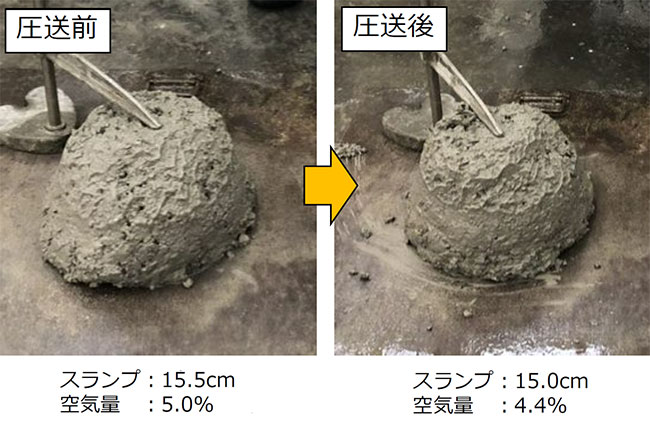

スポーツ ベット 入金 不要炭を混和したコンクリートを用いて写真に示すような圧送試験を実施し、ポンプによる圧送の可否および圧送後のコンクリートのフレッシュ性状を確認しました。結果として、スポーツ ベット 入金 不要炭を混和したコンクリートは、スポーツ ベット 入金 不要炭無混和の普通コンクリートと同様に圧送することが可能であり、圧送後のフレッシュ性状も良好なまま保持できていることを確認しました。
一般的なコンクリートと同等の圧縮強度
BBセメント配合およびBCセメント配合のいずれにおいても、スポーツ ベット 入金 不要炭を混和したコンクリートとスポーツ ベット 入金 不要炭を混和していないコンクリートの圧縮強度は概ね同等であることを確認しました。粒状のスポーツ ベット 入金 不要炭を混和した場合、一般的な土木構造物に要求される圧縮強度を満たしています。
