技術の概要
- 地上25階程度、地下2階以上の鉄骨造建物にCFT柱を採用する場合、地上階の軸力を地下階のSRC柱に伝達させるために、地下複数層にわたってスポーツベット テニス部を設ける必要がありました。その際、SRC柱の鉄骨部にスタッド等を設け力を伝達しますが、スポーツベット テニス建物の規模によっては、必要なスポーツベット テニス長さが地下4層にわたるため、現実的に設けることができないケースもありました。また、所定長さを設けることができる場合でも、架設量や施工工数が増え、コスト高や工期長期化の原因となっていました。

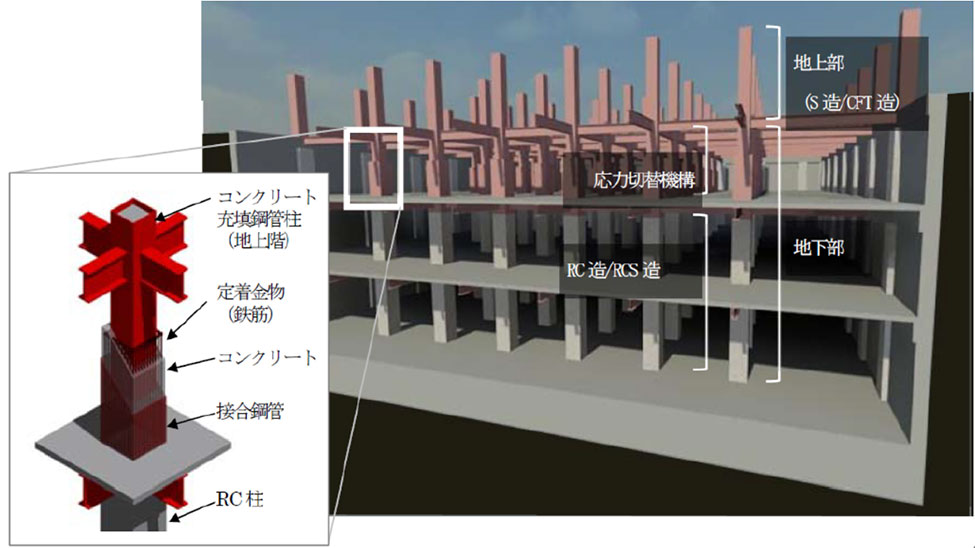

- （基本特許）本技術は、スポーツベット テニス部に設けた鋼管（スポーツベット テニス鋼管）に地上階のCFT柱を埋込むことで、スポーツベット テニス長さを地下１層分とすることができます（図1）。
- また、上述の基本発明のスポーツベット テニス構造とする場合、曲げやせん断力によってスポーツベット テニス部に面外座屈が生じる懸念がありました。
- （周辺特許）スポーツベット テニス鋼管の上下端部に面外座屈防止材（フラットバー）を設けることによって、座屈発生を防ぐことができます（図2）
主要な特許
- 特許5900885「柱スポーツベット テニス構造」 柱スポーツベット テニスの長さを規定し、スポーツベット テニス鋼管内部にスタッドやリブを設ける構造
- 特許6238078「柱同士のスポーツベット テニス構造及び建築物」 二重の鋼管を配置する柱スポーツベット テニス構造
特許リスト
- 特許5900885「柱スポーツベット テニス構造」
- 特許6143068「建物の地下構造」
- 特許6238078「柱同士のスポーツベット テニス構造及び建築物」(二重鋼管タイプ)
- 特許6338100「柱同士のスポーツベット テニス構造及び建築物」(角型鋼管タイプ)
- 特許6414666「柱同士のスポーツベット テニス構造及び建築物」(スパイラルフープ利用)
- 特許6432764「柱スポーツベット テニス構造」スポーツベット テニス部の外周面と柱外周とが同一面
- 特許7121541「柱スポーツベット テニス構造」引抜き力
- 特許6638900「柱同士のスポーツベット テニス構造の設計方法及び柱同士のスポーツベット テニス構造」
- 特許6748914「柱同士のスポーツベット テニス構造の設計方法及び柱同士のスポーツベット テニス構造」
- 特許6804727「柱スポーツベット テニス構造の設計方法」
実施技術（許諾対象技術）
異種構造柱のスポーツベット テニス構造とその部設計法
実施許諾条件
50万円／年
想定されるライセンシー
ゼネコン、構造設計事務所
