スポーツベットレビュー裏に隠されたBCPのカギ
2011年の東日本大震災では、スポーツベットレビューや壁、間仕切りなど、非構造部材の被害が多数報告されています。中でも、生産施設や物流施設などでは、スポーツベットレビューの落下により事業継続に大きな支障をきたした事例が多く見受けられました。お客様の事業をまもるためのBCP（事業継続計画）の鍵は、スポーツベットレビューや壁、間仕切りなど、つい見落としがちな場所にも隠されています。
既存スポーツベットレビューを撤去し、耐震スポーツベットレビューを新設
最適な耐震対策はスポーツベットレビューの仕様や特性により異なりますが、一般的な対策としては既存スポーツベットレビューを一旦撤去して耐震スポーツベットレビューを新設することが考えられます。

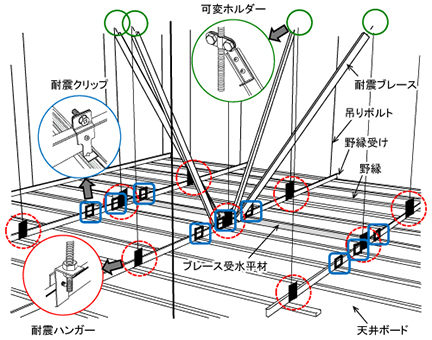

シミズ新耐震スポーツベットレビュー
シミズ新耐震スポーツベットレビューは、これまでの吊りスポーツベットレビューの構造形式をベースに開発した、大地震時でもスポーツベットレビューを落下させない新たな構造形式です。スポーツベットレビューの補強ポイントごとに耐震ブレースを配置するとともに、部材の接合部を耐震クリップや耐震ハンガーなどで固定して耐震性を高めるもので、生産施設などに用いられる在来スポーツベットレビューの落下防止に有効です。従来耐震スポーツベットレビューに比べて部品点数を4〜5割少なくできコストダウンが可能です。

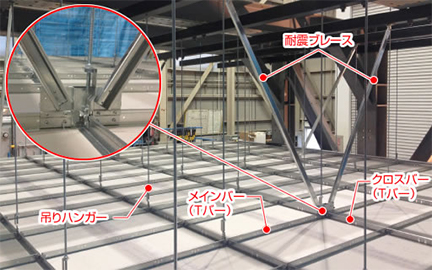

SDクリップレス工法
SDクリップレス工法は、これまでの吊りスポーツベットレビューの構造形式を抜本的に見直して開発した、耐震性と施工性に優れた次世代耐震スポーツベットレビューです。野縁と野縁受を一体化した下地材により地震時に脱落しやすいクリップを排除するとともに、耐震ブレースによりスポーツベットレビューの揺れそのものを抑制する構造となっています。部品点数がシミズ新耐震スポーツベットレビューの約半分、施工性が20〜50％向上するため、工期を10〜20％短縮することが可能です。
リニアブレース工法
リニアブレース工法は、特定スポーツベットレビュー※を低コスト・短工期かつ高剛性で構築する耐震スポーツベットレビュー構工法です。専用の固定金物で耐震ブレースの上端と下端をそれぞれ上階スラブなどの構造部とスポーツベットレビューボードに固定し、耐震ブレースをスポーツベットレビュー面積20〜25m2に一対の割合で配置することで、特定スポーツベットレビューに必要な耐震性能を確保します。長工期・高コストになりがちな特定スポーツベットレビューを、一般的な吊りスポーツベットレビューと同程度の工期のまま、従来工法よりも低コストで構築することが可能です。
特定スポーツベットレビュー脱落によって重大な危害が生じるおそれのある吊りスポーツベットレビュー（高さが6mを超え、面積200m2超、質量2kg/m2超で、人が日常利用する場所に設置されているもの）。国土交通省により技術基準が定められている。
既存スポーツベットレビューを残したまま耐震化
さまざまな事情により既存スポーツベットレビューを撤去できない場合は、既存スポーツベットレビューを残したまま耐震化することが考えられます。また、歴史的建造物などのスポーツベットレビューについては、特殊な改修工法が必要となります。
グリッドサポート工法
グリッドサポート工法は、わずか2種類の部材を使用して、既存吊りスポーツベットレビューの落下を防止する耐震改修工法です。施設の用途を問わず適用可能で、施設を使用しながら工事が行える上、スポーツベットレビューを張り替える既存工法に比べて費用を20〜40％、工期を20％程度削減することができます。また、廃材の発生量も少なく抑えます。
歴史的建造物などの特殊なスポーツベットレビュー

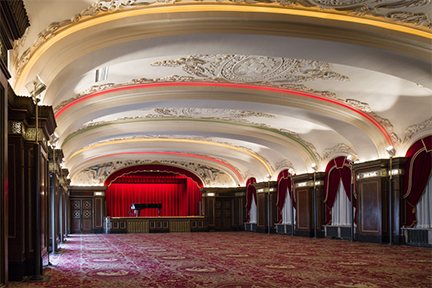

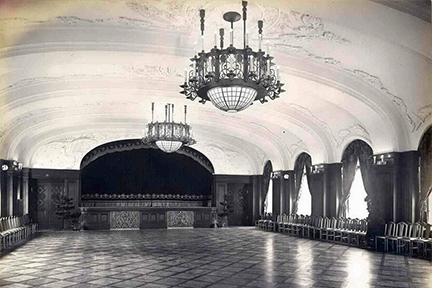

歴史的建造物の左官仕上スポーツベットレビューや木造スポーツベットレビューなどの場合は、外観の保存や歴史的価値の継承に配慮した改修が必要となるため、ケースごとに最適な工法を検討する必要があります。例えば、ホテルニューグランド 本館（横浜市歴史的建造物、経済産業省 近代化産業遺産）の耐震改修工事では、スポーツベットレビューが歴史的建造物の保存部位に指定されていることから、意匠が変わらないように補強し、歴史的価値の保存・継承と耐震性の向上を両立しています。
工法概要
| 撤去してスポーツベットレビューを建物と一体化 | 適用の目安 | |
|---|---|---|
ぶどう棚直貼りスポーツベットレビュー建物構造体に緊結して一体化した骨組（ぶどう棚）にスポーツベットレビュー材を直接取り付ける工法です。複雑な形状や重いスポーツベットレビュー板にも適用できます。 |
特定スポーツベットレビュー | その他スポーツベットレビュー |
| ○ | ○ | |
| 撤去して軽量柔軟なスポーツベットレビューを新設 | 適用の目安 | |
|---|---|---|
膜スポーツベットレビュー軽量柔軟な膜材を枠材に張りつけ又は垂下させてスポーツベットレビューとしたもので、地震力が小さくなると同時に、万が一のスポーツベットレビュー落下の際にも被害を軽減することができます。 |
特定スポーツベットレビュー | その他スポーツベットレビュー |
| ○ | ○ | |
| 撤去して耐震スポーツベットレビューを新設 | 適用の目安 | |
|---|---|---|
|
従来の吊りスポーツベットレビューに改良を加え、耐震性をより強化するとともに施工性を向上させたスポーツベットレビューシステムです。 シミズ新耐震スポーツベットレビュー特許出願中スポーツベットレビュー下地金物に耐震性の高い金物を用いて構成した工法です。 ＳＤクリップレス工法特許出願中吊りスポーツベットレビューの構成部品を合理化し、クリップを使わない新しい工法です。 注：水平震度0.5G程度まで |
特定スポーツベットレビュー | その他スポーツベットレビュー |
| △※注 | ○ | |
リニアブレース工法特許出願中スポーツベットレビューボード材に斜め部材（ブレース）を直接固定することにより、耐震性を向上させたスポーツベットレビューです。特定スポーツベットレビューだけでなく、高い耐震性の必要なその他スポーツベットレビューにも適用可能な技術です。（外部軒スポーツベットレビュー、不整形なスポーツベットレビューを除く）新築および既存建物の新設スポーツベットレビューを対象に、日本建築センターより一般評定取得 |
○ | ○ |
| 既存撤去 | 適用の目安 | |
|---|---|---|
スポーツベットレビュー撤去既存スポーツベットレビューを撤去し、新たなスポーツベットレビューは設けない方法です。（撤去後の防火機能や温熱環境、音環境については別途考慮が必要です。） |
特定スポーツベットレビュー | その他スポーツベットレビュー |
| ○ | ○ | |
| 既存スポーツベットレビューを残したまま耐震化 | 適用の目安 | |
|---|---|---|
グリッドサポート工法特許出願中既存スポーツベットレビューの直下に、構造体に支持された格子状のフレームを取りつけることで、高い耐震性を付与します。 GBRC 技術性能証明取得 |
特定スポーツベットレビュー | その他スポーツベットレビュー |
| - | ○ | |
| 既存スポーツベットレビューを残したまま落下防止 | 適用の目安 | |
|---|---|---|
フェイルサポート工法既存スポーツベットレビューの直下に、構造体に接合されたサポート材とネットを取付け、スポーツベットレビューの落下を防止する工法です。 |
特定スポーツベットレビュー | その他スポーツベットレビュー |
| ○ | ○ | |
ネット張り既存スポーツベットレビューの下面に建物構造体に固定した枠フレームとネットを構築し、スポーツベットレビュー材や設備の室内への落下を防止する工法です。 |
△ | ○ |
金具・ワイヤー付加による落下防止落下防止ワイヤー付の金物やビスによる固定金具を取付け、スポーツベットレビュー材や設備の落下を防止する工法です。 |
- | ○ |
| 特殊な工法 | 適用の目安 |
|---|---|
歴史的建造物などの特殊なスポーツベットレビュー歴史的建造物の左官仕上スポーツベットレビューや木造スポーツベットレビューなど、外観の保存や歴史的価値継承に配慮した改修に対しても最適な工法を提案します。 |
条件により協議 |
